隧道人员定位管理系统
项目背景

公路、铁路隧道的建筑施工环境艰苦恶劣、工种危险系数高、事故多发、管理复杂、人员安全意识薄弱,施工过程中迫切需要能够保障施工人员安全的管理系统,实现管理的现代化、信息化,提升作业人员的管理效率,保障人员的安全。

同时需要通过对生产要素过程控制,使生产要素的不安全行为和状态减少或消除,达到减少一般事故,杜绝伤亡事故,从而保证安全管理目标的实现。

综合来说,这种需求主要包括人员考勤、跟踪定位、灾后急救、日常管理。物品车辆的位置跟踪,使用状态实时监测。

据我们和隧道业主反复的接触和沟通,大部分客户对精度要求并不高,他们迫切需要这种先进的管理手段,同时要求定位系统布线尽量少,设备安装尽量少,因为隧道在不断施工,不断挖掘。

系统概述

隧道人员定位系统支持位置实时定位、历史轨迹回放、视频联动跟踪、LED大屏实时统计、可与门禁复合开门、跟踪定位、人车定位考勤、电子围栏、行为分析、多卡判断、灾后急救、日常管理、智能巡检等功能。可以帮助管理方查找和改进薄弱环节,防范施工安全事故的发生。 另外隧道人员定位系统还能参与应急管理救援,一旦隧道内发生事故,人员定位标签可主动向外发射求救信号,并且上报位置。

设计原则
高精度
定位精度最高可达 10cm。
易部署
可纯无线部署,需选配奔骝科技无线网关。
灵活性
定位频度根据应用场景和用户需求灵活可调。
易用性
部署灵活,无需人工测量,可自主建立和保持时空基准。
先进性
融合多种无线通信技术,支持 UWB 超高精度定位、蓝牙AOA高精度定位及 RFID双频区域定位。
扩展性
支持一维、二维、三维定位应用。

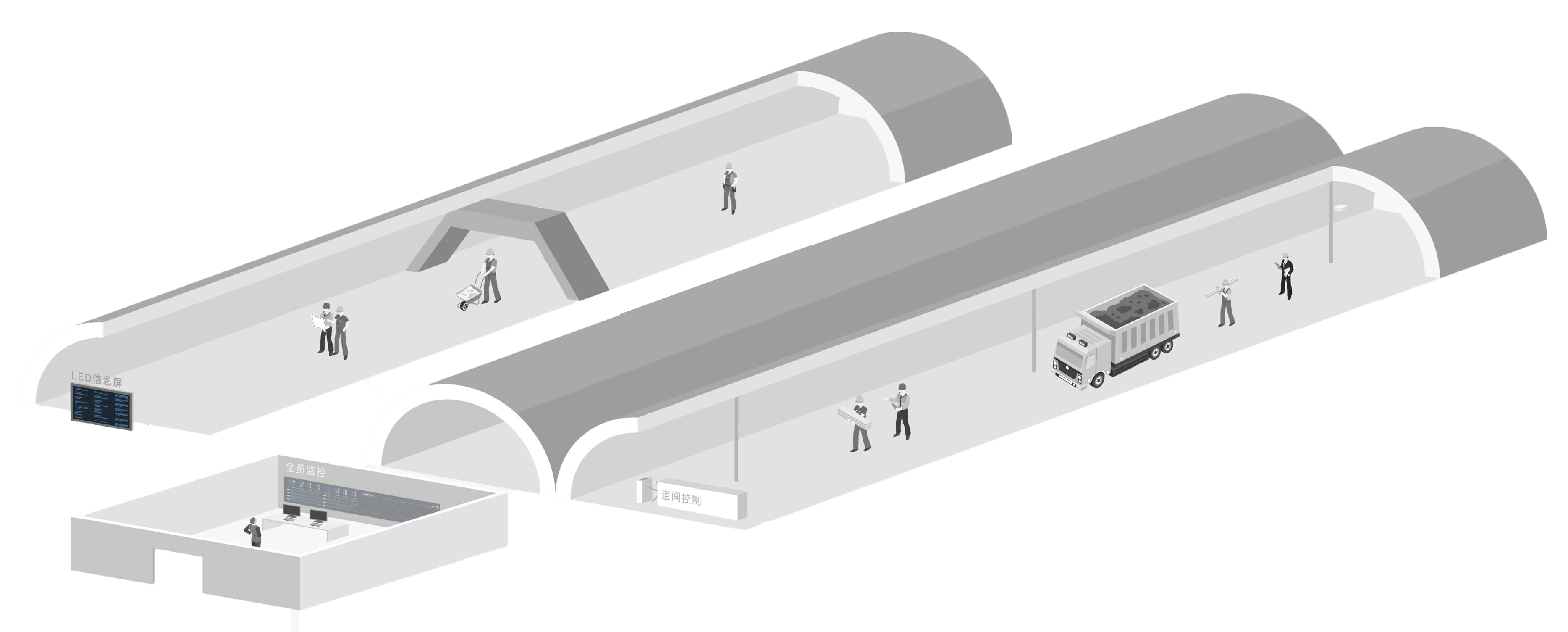

系统架构

奔骝科技隧道人员定位系统,根据客户需求可以选择奔骝多种定位产品线的产品,包括区域定位、高精度定位、超高精度定位、室内外一体惯导定位等。但是系统架构完全相同,隧道内安装定位基站,站间覆盖距离最高可达1000m,结合定位标签来实现对人员/车辆/施工机械(挖掘机、装载机)的位置定位,根据选择的产品线不同,定位精度不同。

系统功能
地图位置服务
1.   地图可缩放、拖拽,多地图切换
2.   点击任意标签查看详情
3.   地图实时截屏
4.   适配监控中心大屏/分屏模式下的全屏地图展示
5.   支持.tiff .dxf .shp .png .fbx等常见矢量及栅格地图
实时轨迹显示
1.   任意标签等实时追踪模式
2.   标签电量监视,低电量提示
3.   在线、休眠、离线三种活动状态
4.   地图定位标记颜色样式可配置
5.   轨迹回放,动画线条
组织架构管理
1.   组织机构式分级人员管理,部门/个人信息数据库
2.   按姓名、标签 ID、部门多维联想搜索
3.   图形化界面查找部门下属人员
4.   配置部门的考勤任务及区域(须结合人员考勤软件)
软件权限管理
1.   账户管理模块及其接入数据授权
2.   部门/家庭/班级等组内数据互相可视配置
3.   账户角色管理模块及其功能授权
4.   部门经理/家长/教师等高权限人员组内管理权限
电子围栏及告警管理
1.   电子围栏告警,按键/剪断/消失告警
2.   告警事件在标签端与监控端双重提示
3.   告警记录多维精确查询
4.   新告警消息处理人,处理时间及处理办法存档
5.   进围栏区域/出围栏区域告警模式
6.   告警任务绑定人员及人员分组
7.   处理人,处理时间及处理办法存档
其他
1.   自动考勤,可直接出月度薪水
2.   视频联动,兼容市面上几乎所有视频厂家设备
3.   门禁联动,需额外采购奔骝网络继电器
4.   电子点名,可定时或手动点名
5.   大数据行为分析
6.   LED联动,无需另外采购设备
设备展示
AOA定位基站

定位基站是工作在2.4GHZ频段的设备,固定安装在定位场景中,功能是测量定位标签到达的角度,最远测量距离为80米,同时传输至网关或后台服务器。
蓝牙信标

蓝牙信标是工作在2.4GHZ频段的设备,主要功能是向外发送自身的信号,和高精度定位标签通讯,可以得到高精度定位标签距离信标的距离,一共分为三档:远、近、中等。
蓝牙标签

蓝牙标签是兼容蓝牙5.1协议的设备,主要功能是向定位基站和信标发送自身的到达角度,定位基站转换为坐标,再发往后台服务器。
