军事训练计时计圈系统
项目背景

军事体能的训练以及考核达标是不同军兵种军人的共同基本要求,同时也是完成本职工作的重要前提。普通人对军人的首先认知就是身体强壮,有气魄,这一切都是努力训练的结果。但长期以来,多人训练的组训难与多人考核的繁琐一直是个难以解决而又长期存在的问题,很多情况下只是组织了训练,训练的科学化和训练数据的跟踪一直是个短板。

军事训练最大的一个项目就是20公里、5公里、3000米、5000米等,在部队营房驻地,一般都会是不同班组的很多军人同时训练,如何统计每个军人的训练用时,如何分析军人在每一圈的跑步时间,如何观测军人的训练质量等都是一个难题,无法快速实现。

奔骝科技针对以上情况,设计研发了军事训练计时计圈系统,该系统广泛应用于部队、武警、边防哨卡、消防单位等单位,可以给每个军人分发一个智能标签,当他参与跑步的时候,可以快速出具用时和每圈使用时间,为军人科学训练提供技术保障。

设计原则
先进性
在产品设计上,整个系统软硬件设备的设计符合高新技术的潮流,媒体数字化、压缩、解压、传输等关键设备均处于国际领先的技术水平。在满足现期功能的前提下,系统设计具有前瞻性,在今后较长时间内保持一定的技术先进性。
安全性
系统采取全面的安全保护措施,具有防病毒感染、防黑客攻击措施,同时在防雷击、过载、断电和人为破坏方面进行加强,具有高度的安全性和保密性。。
合理性
在系统设计时,充分考虑系统的容量及功能的扩充,方便系统扩容及平滑升级。系统对运行环境(硬件设备、软件操作系统等)具有较好的适应性,不依赖于某一特定型号计算机设备和固定版本的操作系统软件。
经济性
在满足系统功能及性能要求的前提下,尽量降低系统建设成本,采用经济实用的技术和设备,利用现有设备和资源,综合考虑系统的建设、升级和维护费用。系统符合向上兼容性、向下兼容性、配套兼容和前后版本转换等功能。
实用性
本系统提供清晰、简洁、友好的中文人机交互界面,操作简便、灵活、易学易用,便于管理和维护。
规范性
系统中采用的控制协议、编解码协议、接口协议、媒体文件格式、传输协议等符合国家标准、行业标准和公安部颁布的技术规范。
可维护性
系统操作简单,实用性高,具有易操作、易维护的特点,系统具有专业的管理维护终端,方便系统维护。并且,系统具备自检、故障诊断及故障弱化功能,在出现故障时,能得到及时、快速地进行自维护。
可扩展性
系统具备良好的输入输出接口,可为各种增值业务提供接口,例如GIS电子地图、手机监控、智能识别等系统。
开放性
系统设计遵循开放性原则,能够支持多种硬件设备和网络系统,软硬件支持二次开发。各系统采用标准数据接口,具有与其他信息系统进行数据交换和数据共享的能力。
系统架构

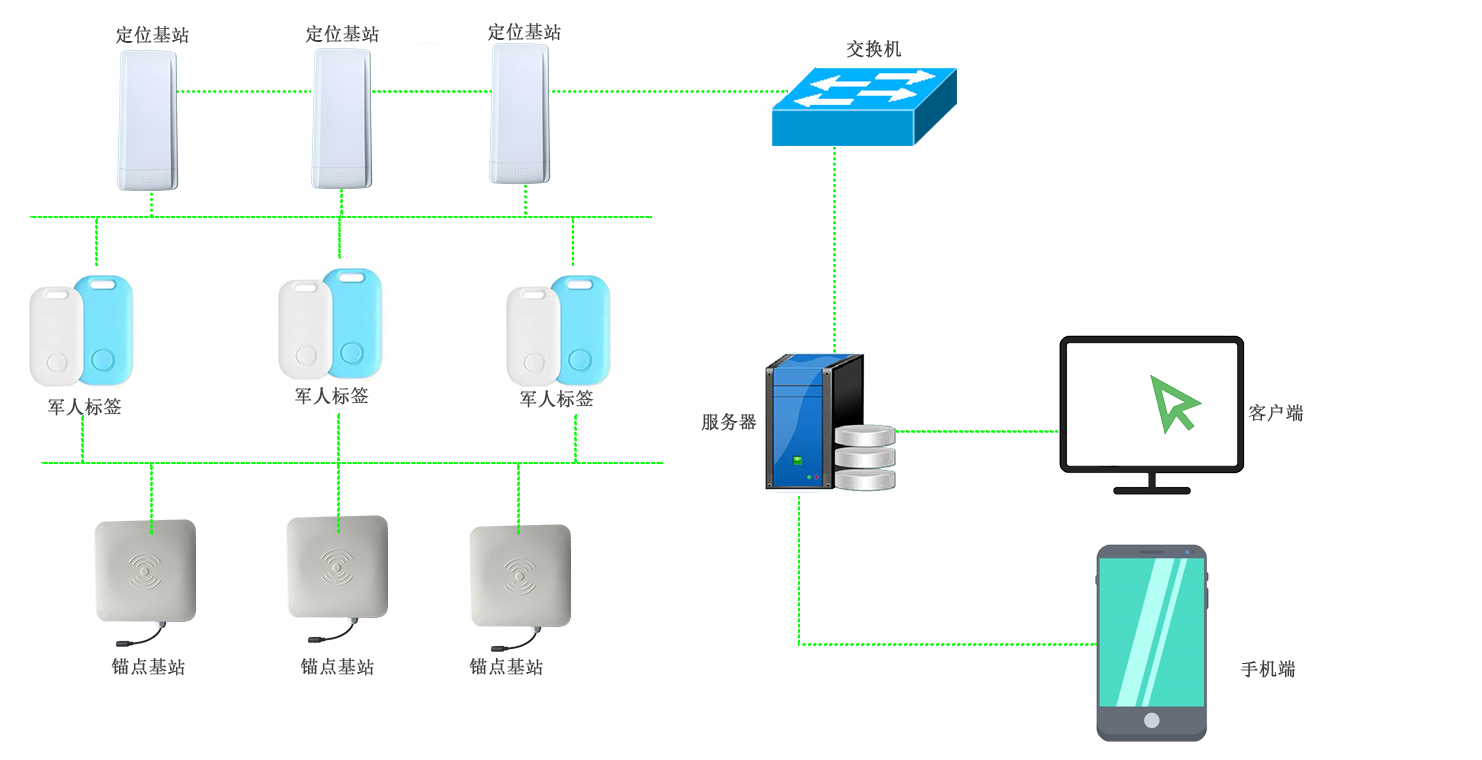

奔骝科技军事训练计时计圈系统,根据军事训练常规需求我们推荐使用奔骝科技区域定位系统。区域定位系统的定位基站负责主要定位,锚点基站负责锚定军人标签是否进入激活线圈内。

军人定位标签的定位数据通过定位基站发送到后台服务器,通讯方式支持网线或者超远距离网关通讯两种模式,后台服务器运行奔骝科技军事训练计时计圈系统软件,系统支持B/S和C/S两种架构模式,同时支持军人自主手机查询成绩以及查看报告。

系统原理

军事训练计时计圈系统,采用双频RFID技术,军人随身携带一只智能电子标签。操场上部署一台定位基站和多个锚点基站,锚点基站引出引线,拉出地感线圈,如果是长久的部队驻地,我们建议地感线圈直接埋在地上,如果是临时的,我们建议使用地毯式地感线圈。定位基站和锚点基站结合使用,当军人跑到地感线圈内,会第一时间激活电子标签,数据发往定位基站,就可以实时计时计圈,跑步完成会有数据分析和训练报告产生。

现场部署

军事训练计时计圈系统中,正常一个操场安装一台定位基站,负责接受数据,把跑道分割成多个节点,每个节点安装一个接有地感线圈的锚点基站,然后军人跑步训练时就会有相应的位置数据。

系统功能
实时训练数据
军人定位标签每当进入地感线圈时,就会产生数据,发送给定位基站,这样结合我们的操场训练场平面图,可以在地图上实时展示军人的位置,以及到达每个节点的时间,以及整个训练场同一个班组的时间排名。
训练报告
根据单次的各种计时计圈数据,生成训练报告。
训练计划分析
根据不同的军人单独自动生成训练计划以及训练分析。当执勤哨兵需要和同伴换岗时,依据事前排布的执勤表和换岗时间,系统自动挂起换岗时间,在哨兵完成换岗后,立刻重新部署枪支离岗。
设备展示
定位基站

定位基站是工作在2.4GHZ频段的设备,固定安装在定位场景中,功能是测量定位标签到达的信号强度,最远测量距离为80米,结合锚点基站使用,效果更加,同时传输至网关或后台服务器。
锚点基站

锚点基站作在125K频段的设备,主要功能是小范围锚定定位标签的位置。
军人标签

枪支是工作在2.4GHZ和125K频段的设备,主要功能是向定位基站和锚点基站发送自身的位置和状态信号,定位基站转换为坐标,再发往后台服务器。
